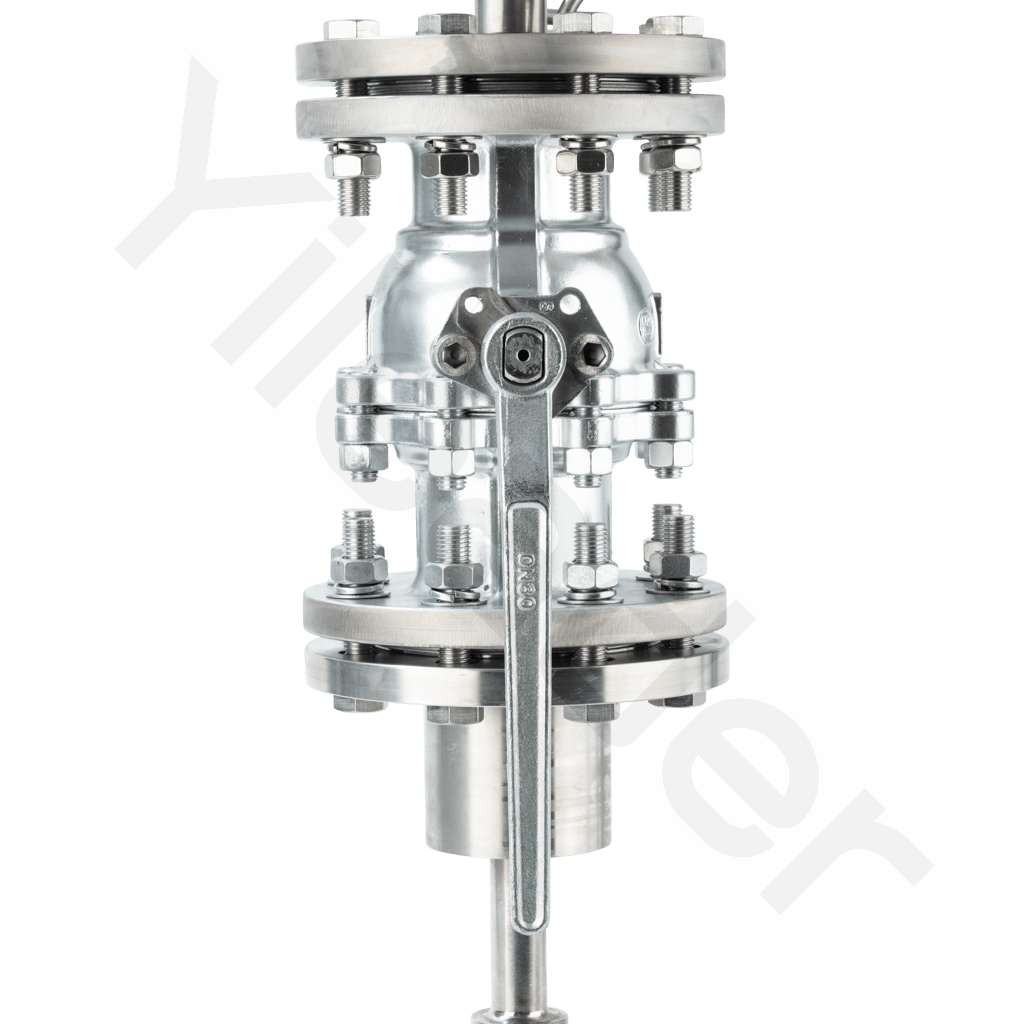

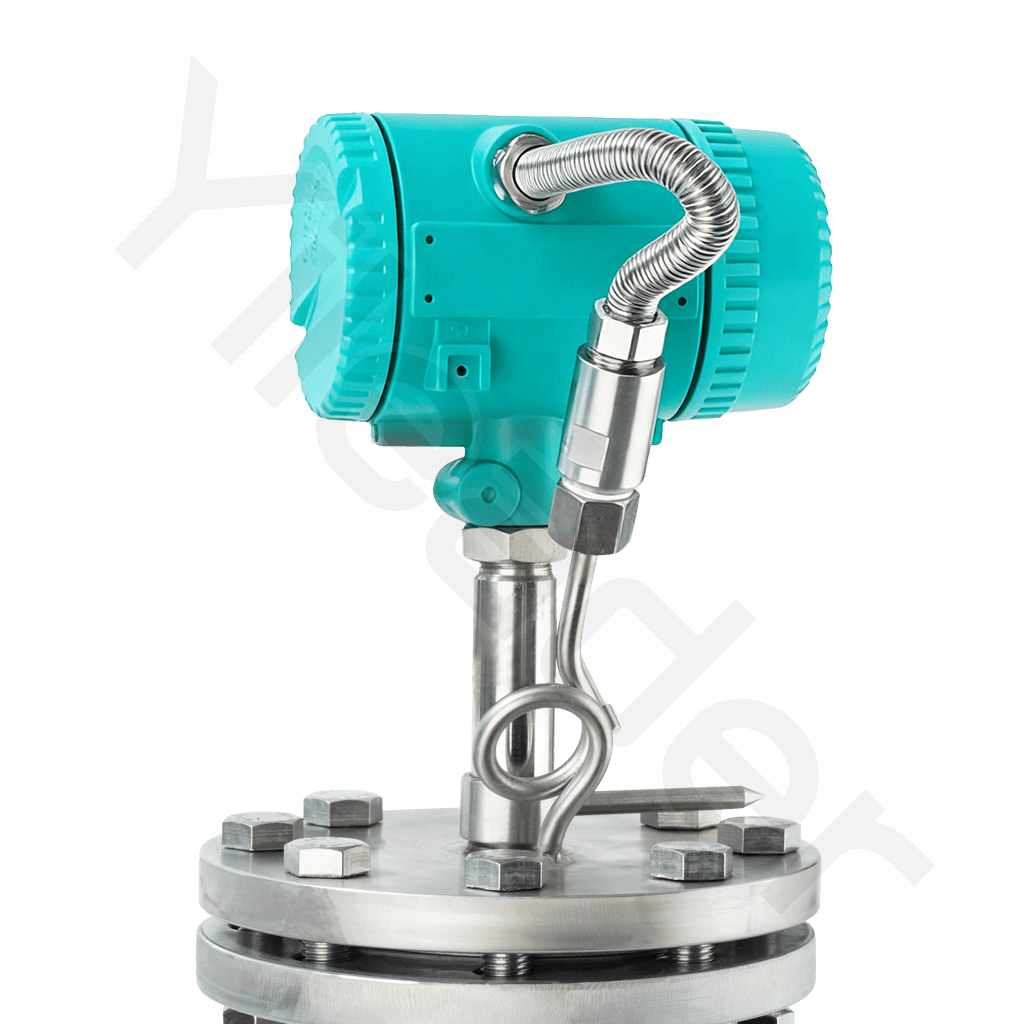

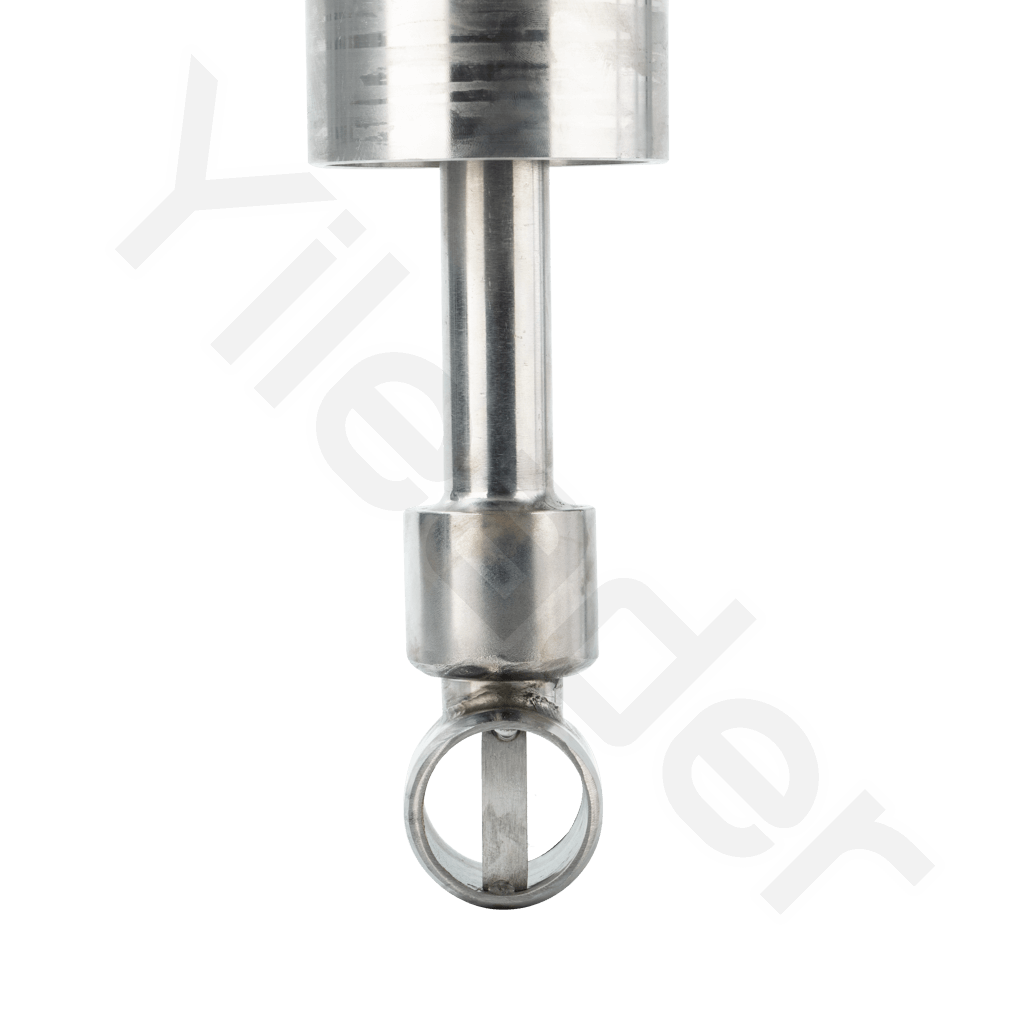

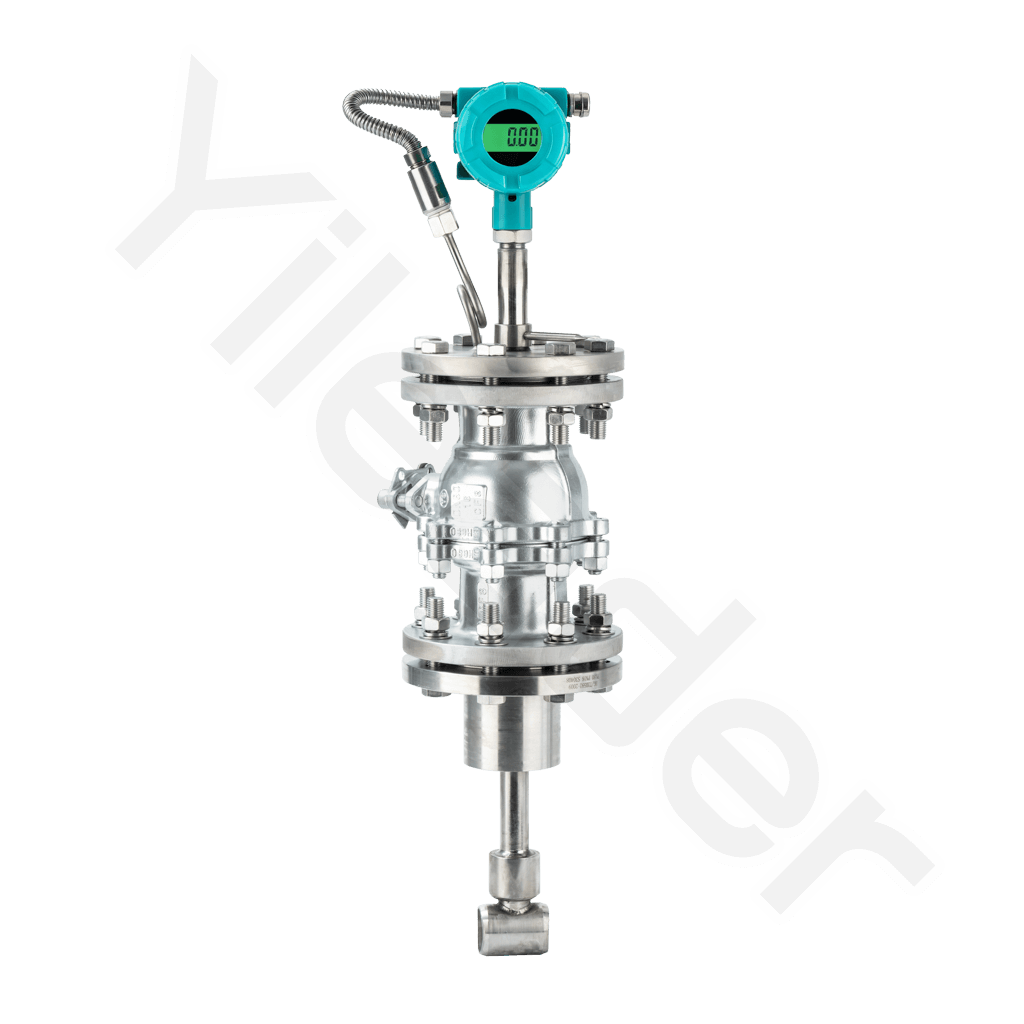

插入式渦街流量計

插入式渦街流量計主要由壓力傳感器、測量電路和過程連接件三部分組成。它能將壓力傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號，以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。在國內，目前在小型自動化控制方面運用的插入式渦街流量計一般基于壓阻式原理，也就是壓敏電阻受壓后產生電阻變化，通過放大器放大并采用標準壓力標定，即可進行壓力檢測。程壓力和參考壓力分別作用于集成硅壓力敏感元件的兩端，其差壓使硅片變形（位移很小，僅μm級），以使硅片上用半導體技術制成的全動態惠斯登電橋在外部電流源驅動下輸出正比于壓力的mV級電壓信號。由于硅材料的強性，所以輸出信號的線性度及變差指標均很高。工作時，插入式渦街流量計將被測物理量轉換成mV級的電壓信號，并送往放大倍數很高而又可以互相抵消溫度漂移的差動式放大器。放大后的信號經電壓電流轉換變換成相應的電流信號，再經過非線性校正，最后產生與輸入壓力成線性對應關系的標準電流電壓信號。

技術參數

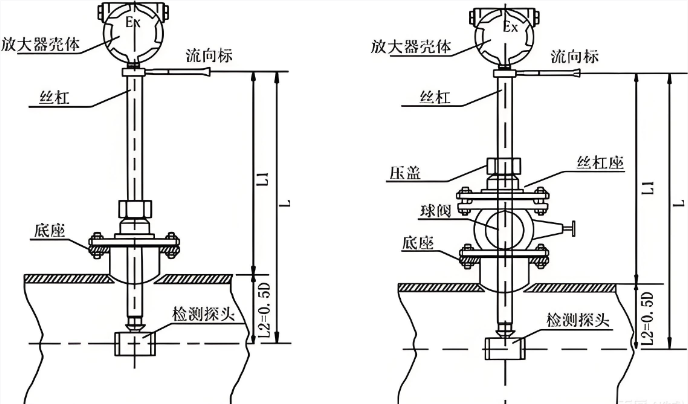

結構形式	一體型、分體型	連接方式	插入式
外殼材質	碳鋼、SUS304、SUS316	結構類型	常壓型、高壓型、潛水型
傳感器材質	304、316L、哈氏合金B(yǎng)、哈氏合金C	環境溫度	-25 ~ 60℃
過程溫度	-20 ~ 350℃	適用壓力	1.0 ~4.0MPa（可約定）
精度	±1.0%/1.5%	電氣接口	M20×1.5（可約定）
輸出方式	脈沖輸出、4~20mA、HART協議、RS485	防護等級	IP65、IP66、IP67
認證	本安隔爆	電源電壓	24VDC、電池
